一 ﹑產品概述

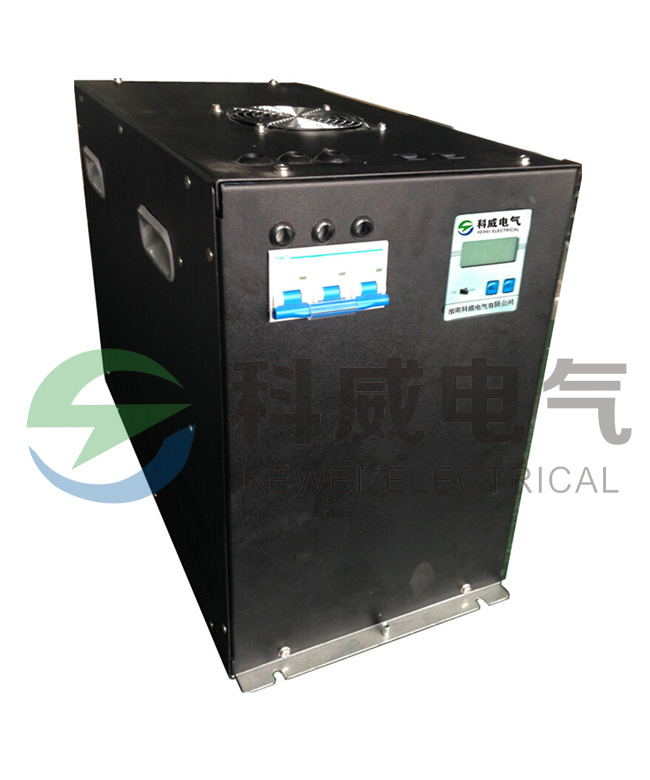

YKW-DB系列雙回路抗諧波智能電容器是0.4kV低壓電網高效節能﹑降低線損﹑提高功率因數和電能質量的新一代無功補償設備。它由智能測控單元、過零投切開關單元、保護單元、濾波電抗器、低壓濾波電力電容器構成。改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適用于諧波十分嚴重的場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串接7％電抗器的產品使用于5次(及5次以上)諧波為主的電氣環境，串接14％電抗器的產品使用于3次（及3次以上）諧波為主的電氣環境。相較于單回路抗諧波智能電容器，雙回路容量更高，同等容量占用空間更小。
6.3、三相共補參數輪顯說明
表2
序號 | 參數名稱 | 參數內容 | 注釋 |
1 | 當前功率因數為0.900 | ||
2 | 當前AC相電壓為408.0V | ||
3 | 當前B相采樣電流二次側電流為5.000A | ||
4 | 電網無功功率200KV | ||
5 | 表示該電容器通訊地址為0006號 | ||
6 | 本機是從機，網絡地址是6 | ||
本機是主機，組網臺數是32 | |||
7 | 當前機箱內溫度是20℃ | ||
8 | 當前第一組電容器電流為35A | ||
9 | 當前第二組電容器電流為35A | ||
10 | 1#開關投入故障，0為無，1為有 | ||
2#開關投入故障，0為無，1為有 | |||
3#開關投入故障，0為無，1為有 | |||
4#開關投入故障，0為無，1為有 | |||
1#開關切除故障，0為無，1為有 | |||
2#開關切除故障，0為無，1為有 | |||
3#開關切除故障，0為無，1為有 | |||
4#開關切除故障，0為無，1為有 | |||
通訊接收故障， 0為無，1為有 | |||
通訊發送故障， 0為無，1為有 | |||
缺相故障，0為無，1為有 | |||
第一組電容電流故障，0為無，L為欠流故障，H為過流故障 | |||
第二組電容電流故障，0為無，L為欠流故障，H為過流故障 |
6.4分補參數輪顯說明
表3
1 3 | A相當前功率因數為0.900 | ||
2 | B相當前功率因數為0.900 | ||
3 | C相當前功率因數為0.900 | ||
4 | 當前A相電壓為218.8V | ||
5 | 當前B相電壓為218.8V | ||
6 | 當前C相電壓為218.8V | ||
7 | 當前A相采樣電流二次側電流為5.000A | ||
8 | 當前B相采樣電流二次側電流為5.000A | ||
9 | 當前C相采樣電流二次側電流為5.000A | ||
10 | A相無功功率200KVAR | ||
11 | B相無功功率200KVAR | ||
12 | C相無功功率200KVAR | ||
13 | 表示該電容器通訊地址為0006號 | ||
14 | 本機是從機，網絡地址是6 | ||
本機是主機，組網臺數是32 | |||
15 | 當前機箱內溫度是20℃ | ||
16 | 當前第一組電容器電流為10A | ||
17 | 當前第二組電容器電流為10A | ||
18 | 當前第三組電容器電流為10A | ||
19 | A相開關投入故障，0為無，1為有 | ||
B相開關投入故障，0為無，1為有 | |||
C相開關投入故障，0為無，1為有 | |||
A相開關切除故障，0為無，1為有 | |||
B相開關切除故障，0為無，1為有 | |||
C相開關切除故障，0為無，1為有 | |||
通訊故障， 0為無，1為有 | |||
過溫故障， 0為無，1為有 | |||
通訊接收故障， 0為無，1為有 | |||
通訊發送故障， 0為無，1為有 | |||
缺相故障，0為無，1為有 | |||
